镀金专用阳极制备与性能

Ta/ Ir/ Ti 阳极析氧阳极，选用IrO2 为电催化活性物质，并添加Ta2O5 为稳定性氧化物，采用热沉积的方法制备一系列钛基阳极，适当的氧化温度、涂层含钽量、涂液溶剂对电极的析氧反应催化性能，以及在强酸溶液中的钝化寿命的影响. 同时利用X射线衍射、电子探针扫描电镜对涂层进行了结构组成和外部形貌的表征. 电极活性与涂层中IrO2-TiO2 固溶体的结构和IrO2 针状细晶的数量有关，高温氧化涂层中钽氧化物的存在则可以大大提高电极寿命.

采用均匀设计方法对阳极涂层成份进行优化设计,依据阳极电化学性能试验结果,建立了阳极性能与成份间的数学模型.在回归分析基础上,筛选出金属氧化物阳极涂层成份的最佳配方.试验结果表明,贵金属组元铂的加入对金属氧化物阳极的电化学性能影响并不明显;金属氧化物阳极的电化学性能主要受贵金属铱和惰性组元钽的影响.

采用热分解方法在钛基体上制备铱.钽.钛金属氧化物阳极，通过强化电解寿命试验、开路电位测试、消耗率试验及循环伏安曲线研究了金属氧化物阳极的电化学性能，表明：铱.钽.钛金属氧化物阳极涂层呈现多孔多裂纹形貌结构.随阳极涂层组成不同，涂层显微形貌表现出很大差异，这种差异直接影响阳极电化学性能.电化学性能试验结果表明：铱.钽.钛金属氧化物阳极在酸性介质中具有良好的电化学稳定性和电化学活性.此外，铱.钽.钛金属氧化物阳极在电解中的消耗率很低，属于不溶性的阳极材料。

底材为钛金属(Ti② )电极表面为钛/钽/铱层

应用范围：电解生产有色金属；钢板镀锌/镀铬；阳极电解脱脂/阴极电解脱脂；阴极保护；镀铑；镀金；印刷线路板等

产品性能：在镀金液中金属析出,阳极上析出氧气。采用钽铱钛涂层电极,氧化电阻电位低,不受电解液腐蚀。氧化铱涂层显示卓越的电解持久性。初始阳极电位1.51v，6000小时后为1.64v涂层重量损失为0mg/C㎡。在使用Pt电镀层阳极4000小时即有溶解和钝化。Ta/ Ir/ Ti 阳极最大特点；在镀金中无论什么样药水体系不会产生三价金，所以阳极效率不受影响。Pt镀层阳极会产生一定比例三价金。

使用方法：A：将钽-铱/钛阳极部分或全部浸入电解液中。B：阳极与阴极的极间距因其制程所需决定距离远近。

维护保养：A；表面有附着物,不可用刷子(钢刷,塑料刷)刷洗,涂层表面不可用金属(利器)刮/划。 B；涂层表面不可用高温或明火烧烤。

C；涂层不会象Pt/Ti阳极出现钝化膜现象,但会象Pt/Ti阳极出现电解液中附着物现象。可用下列方法清洗：取80g NaCN 或 80g KCN ,再取80g Hp阳极清洗剂 与 1000ml纯水中溶解,加热到65－85℃ 将铱钛阳极放入清洗液中0.5 - 2min钟即可清洗干净。D:最好是每二周用此方法清洗一次,确保阳极在最佳状态。此方法同样适用于Pt/Ti阳极保样。

E：浸泡在电解液中要给予电流，大/小电流都可以。

终止使用：当电压上升到起出2倍以上说明涂层已疲劳或损伤,即可更换。一般使用期限18 – 24个月。

镀金刷布的制备与使用

此产品是由高分子材料及塑性较好的PP材料合成而成，利用材料的塑性经高温发泡铺设线径而产生多层孔网，在加之针刺孔更增加其透水性和透油性。由其材料采取高科技合成方法；其耐磨性强，无静电产生，耐强酸、强碱，耐油酸、油碱，耐高温，拉扯力强。

应用范围：刷镀金；刷镀银；刷镀锡；刷镀钯/镍合金；等等。

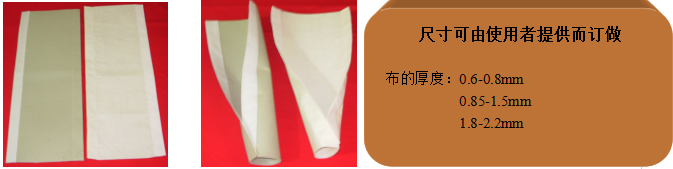

产品性能：A：以颜色分有灰色和白色两种。以厚度分有0.6-0.80  0.85-1.0  1.50-2.10 三种。可刷0.8mm-5mm。

B：刷布是高分子材料产品,耐磨.耐热.耐强酸.耐强碱,渗透性好,不起毛,电镀的面积可控性区域好

使用方法：A：.在使用中刷布要包平,公扣与母扣连接时要平行呈线性,才能不脱扣,不折皱。

B：刷镀模具镀液流量开太低极易长金(刷布上金属结晶),保持布面有一定液水流出即可，即可保正电极交点无空气进入。C: 气囊气压在0.2-0.4帕压力即可。

维护保养：A: 在使用8-12hour 取下放入相同镀液水洗中清洗干净，或浸泡在里面,尔后在使用。

B：堪用刷布:即磨损还没有破损,在使用中磨损地方要距离阳极5-10mm ,否则;不可使用。

C: 刷布在电极交点处有破损的情形,一定要作调整及更换.一但;阴/阳极导通势必造成刷镀模具距齿损坏及产品不良。
